AFC:拆解报告:努比亚红魔27W USB PD氘锋移动电源快充版10000mAh_FCP

作者:

时间:

2020年3月12日,红魔5G手机正式发布,搭载了全球首发144Hz刷新率超竞屏、LPDDR516GB超大运行内存、高通骁龙865双模5G移动平台,并推出了骇客黑、火星红、赛博霓虹、氘锋透明四种配色版本。

与此同时,努比亚官方还上架了一批全新的配件,其中就包括27W和45W两款氘锋移动电源,目前充电头网已经拿到了27W这款。这款内置10000mAh电芯,配备1A1C两个快充接口,其中USB-C口支持18W输入以及27W输出。接下来充电头网就为大家带来红魔10000mAh氘锋移动电源快充版的详细拆解。

一、红魔10000mAh氘锋移动电源快充版外观

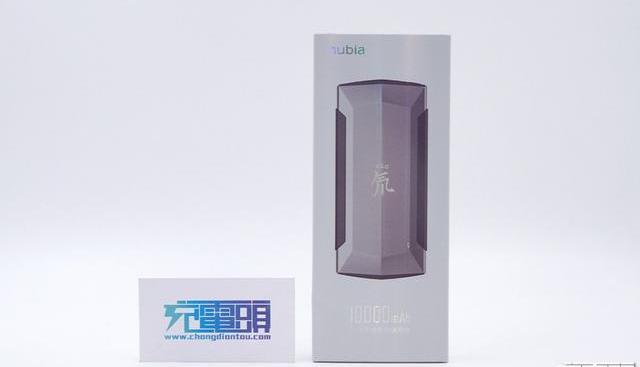

这款产品采用浅灰色包装盒,正面印着产品的外观图片,左上角为nubia的logo,下方印着10000mAh氘锋移动电源快充版字样。

包装盒背面贴着产品参数贴纸。

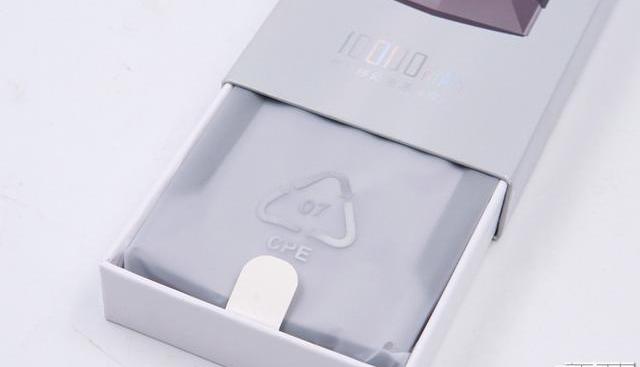

包装盒为抽拉式设计,设有一个提手方便将移动电源取出,移动电源则使用防尘袋包裹。

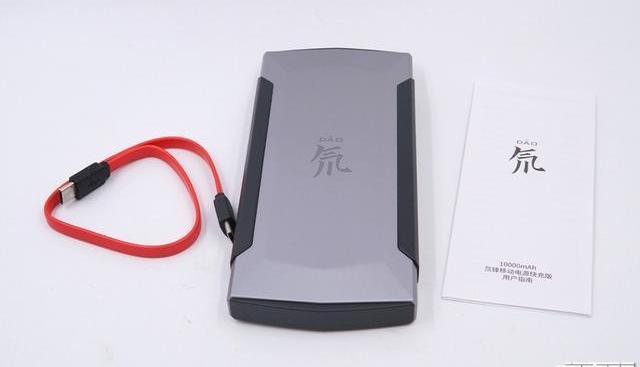

除了氘锋移动电源本体之外,还附赠了一根USB-CtoUSB-C短线,可以用来给移动电源充电,也可以用于输出给手机供电。

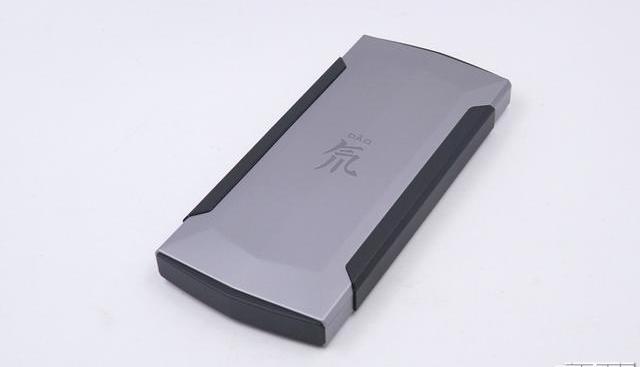

这款移动电源的外壳形状较常规移动电源而言更复杂,采用多个略微倾斜的平面组成,其主体部分为银灰色,正面居中丝印着一个大大的“DAO氘”,四个侧面均镶嵌了黑色边框。

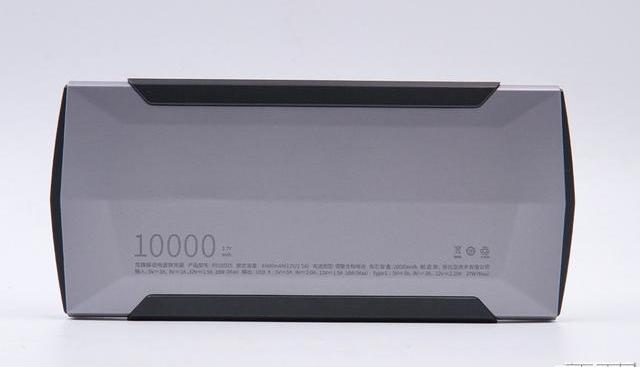

移动电源背面外观和正面基本一致,并印着详细的参数信息,移动电源容量为10000mAh,名称:氘锋移动电源快充版,产品型号;PB1002S,制造商:努比亚技术有限公司,输入:5V/3A、9V/2A、12V/1.5A;USB-A输出:5V/3A、9V/2A、12V/1.5A;USB-C输出:5V/3A、9V/3A、12V/2.25A,最大输出功率为27W。

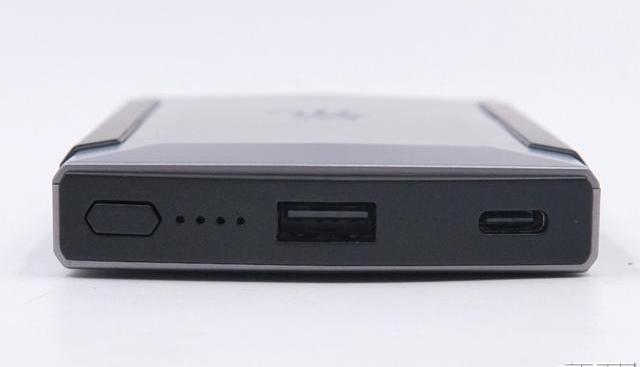

输出端USB-A口居中设计,两侧分别是电源按键、LED电量指示灯、和USB-C接口。

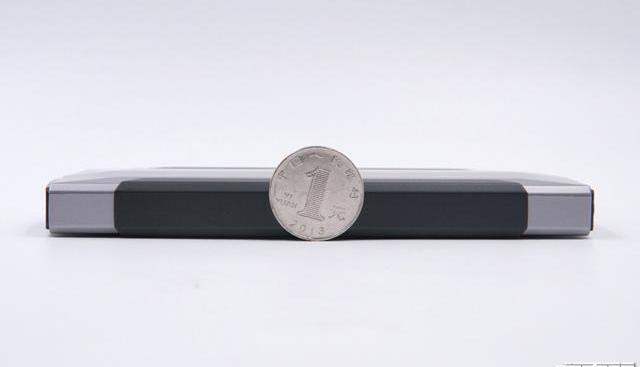

厚度相当于1元硬币的四分之三。

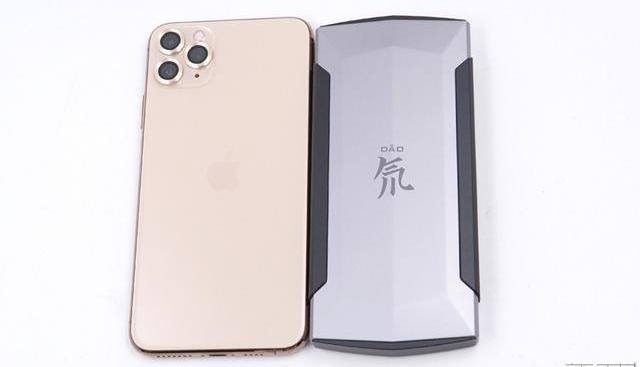

外形尺寸相比iPhone11ProMax略小。

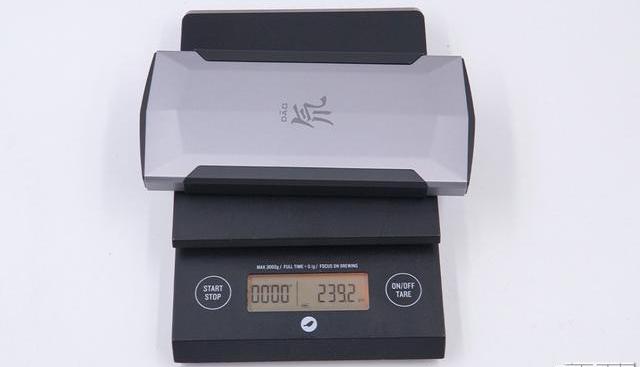

移动电源机身净重约为239g。

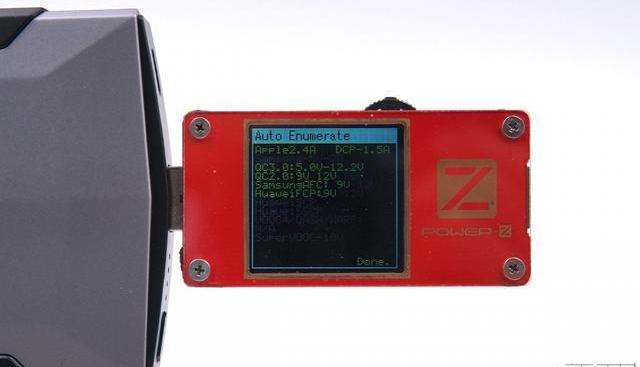

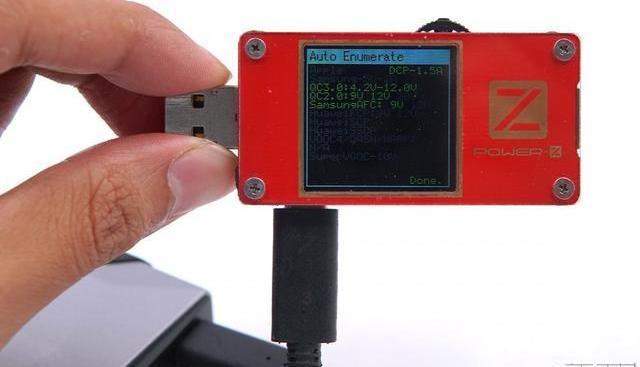

使用ChargerLABPOWER-ZKT001检测这款移动电源USB-A口的输出协议,显示支持APPLE2.4A、USBDCP、QC2.0、QC3.0、AFC、FCP等协议。

同样检测USB-C口的输出协议,显示支持USBDCP、QC2.0、QC3.0、AFC等协议。

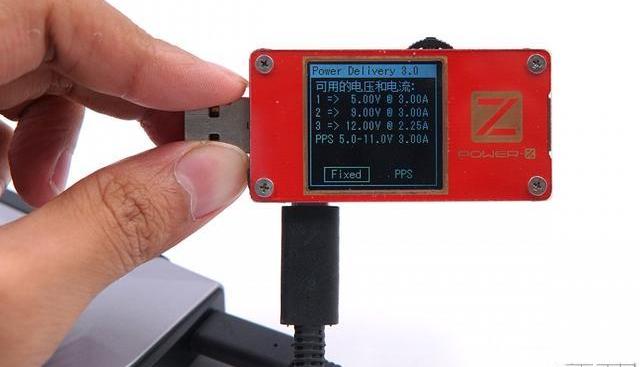

PDO报文显示,USB-C口还可支持USBPD3.0,PPS快充,并有5V/3A、9V/3A、12V/2.25A三个固定电压档位和5-11V3A输出,最大输出功率为27W。

二、红魔10000mAh氘锋移动电源快充版拆解

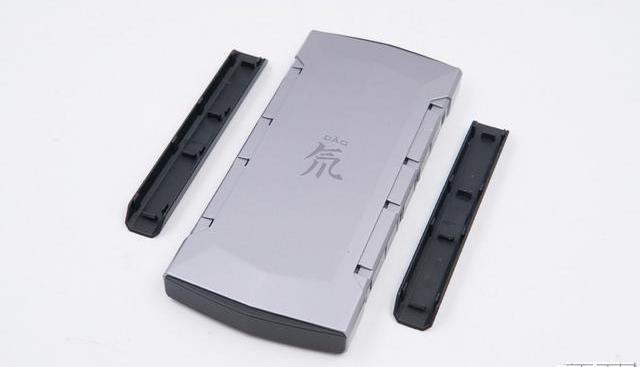

首先拆除移动电源两侧的边框,边框为卡扣装配,拆解比较容易。

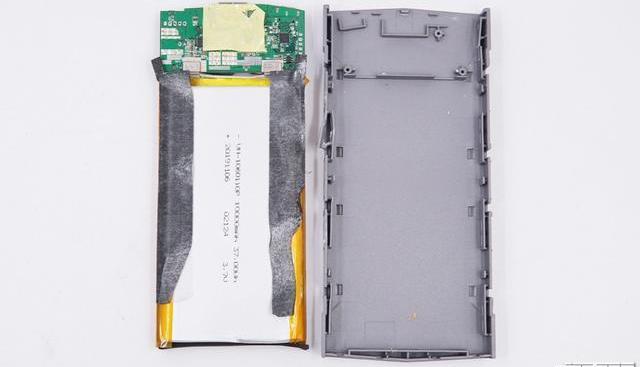

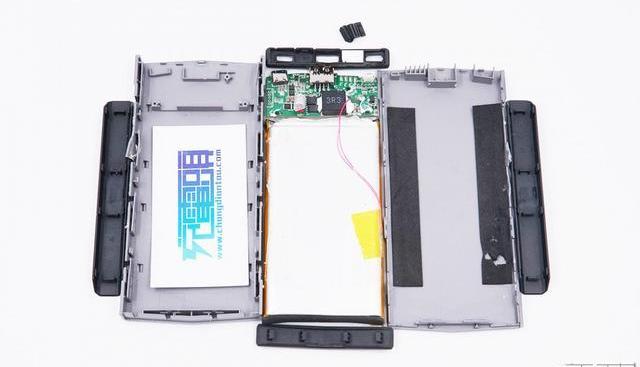

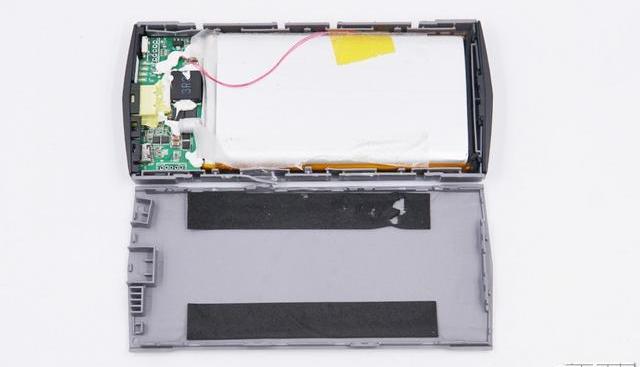

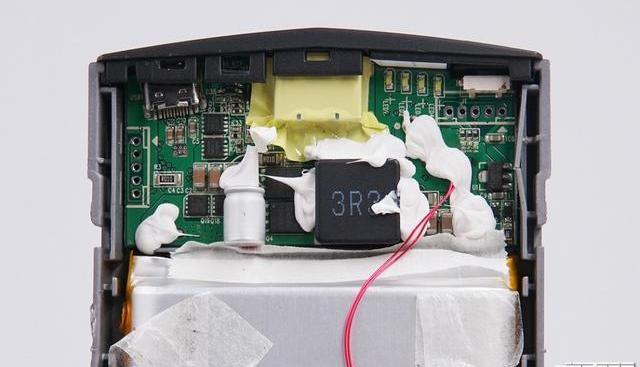

随后将主体部分的外壳拆开,外壳内壁贴有两条减震海绵,使用了一块聚合物锂离子电芯,PCB板上多处有打胶处理。

PCB上的电感、电容、PCB板固定螺钉的位置均有注胶加固,USB-A接口使用黄色马拉胶带包裹,防止异物灰尘进入移动电源内部。

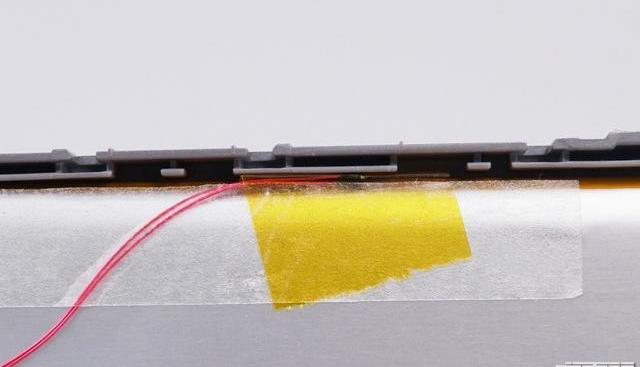

一颗热敏电阻紧贴电芯,实时检测电芯温度。

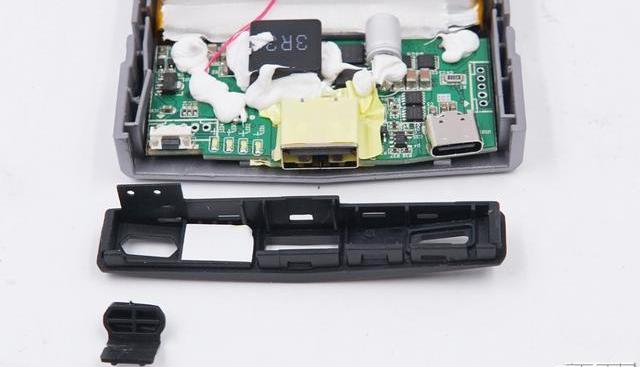

拆下输出端的黑色边框。

卸掉螺钉,将PCB板与外壳分离。

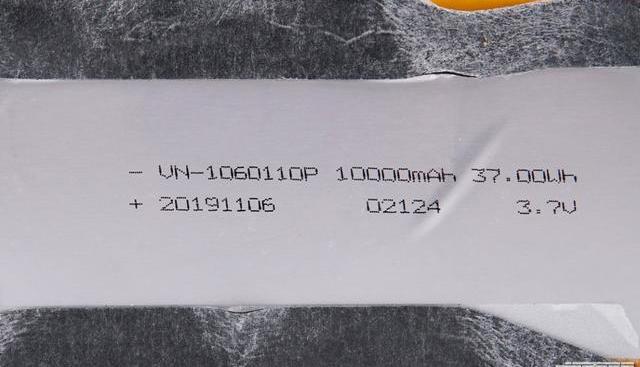

电芯部分为单片聚合物锂离子电芯,单片容量为10000mAh,37Wh,生产日期为2019年11月6日,电芯厚10mm,宽60mm,长110mm。

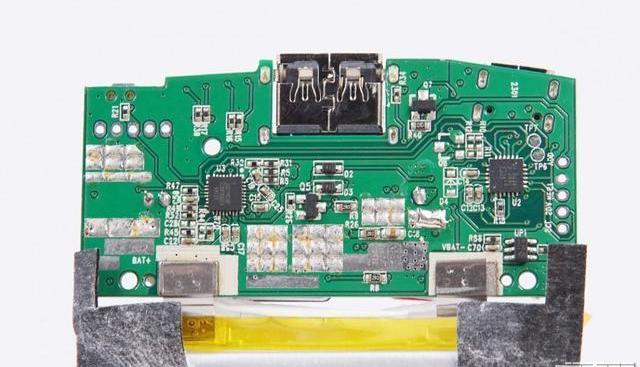

从PCB板背面可以看到,电芯通过两根镍带与PCB板焊接。PCB板上设有左侧为移动电源升降压控制器,右侧为USB-C接口双向快充的协议识别芯片,PCB背面有大面积露铜,增加散热。

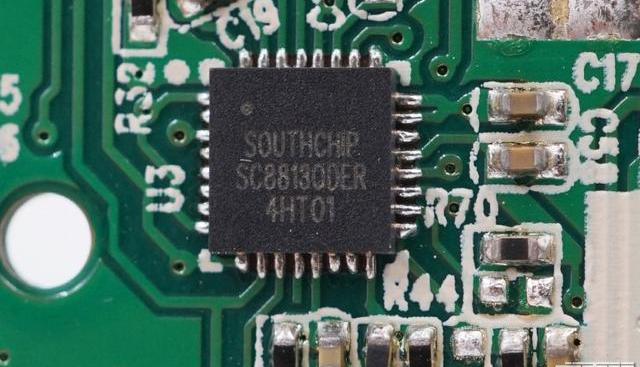

升降压控制器采用了上海南芯半导体的SC8813。这是一颗同步整流降压充电,同时支持反向升压输出的升降压控制器,IC接口数控调节输出电压与输出限流。可支持非常宽的输入电压,适用于1-4节的锂电池应用。

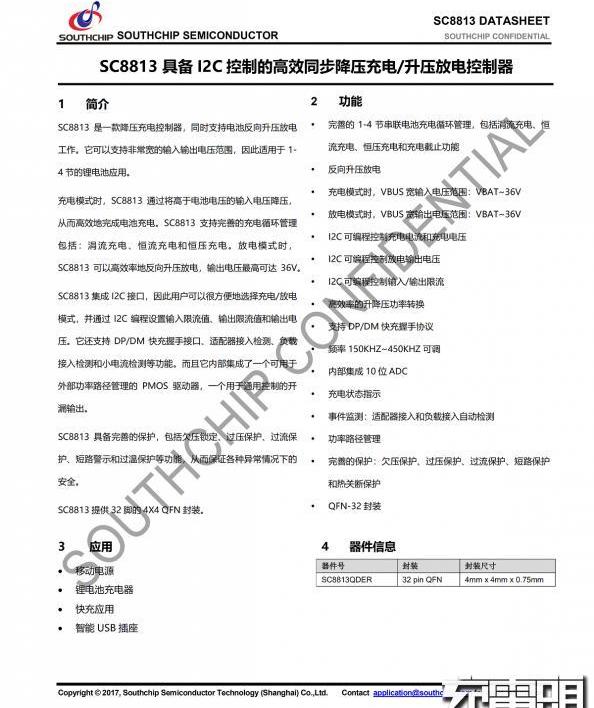

南芯SC8813详细规格资料。

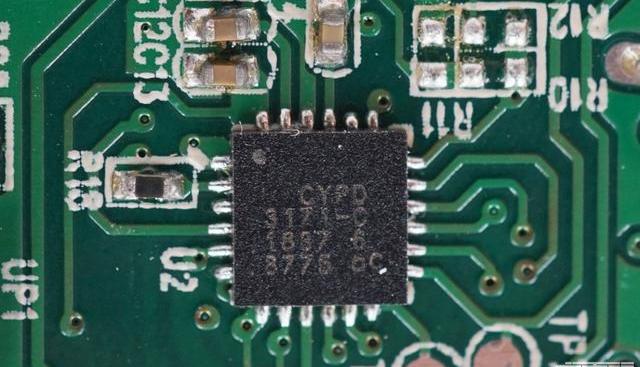

USBPD快充协议芯片,赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA,其内建ARMCortex-M0处理器,64KBFlash8KBSRAM,支持QC4.0、APPLE2.4A,AFC、BC1.2等充电协议。

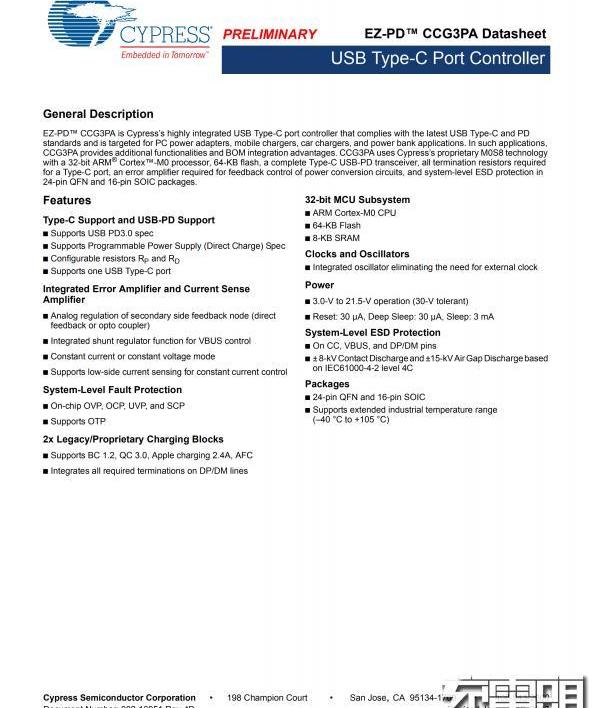

赛普拉斯CYPD3171规格资料。

PCB板正面分布着接口、按键、指示灯、电容、电感、MOS、管等器件。

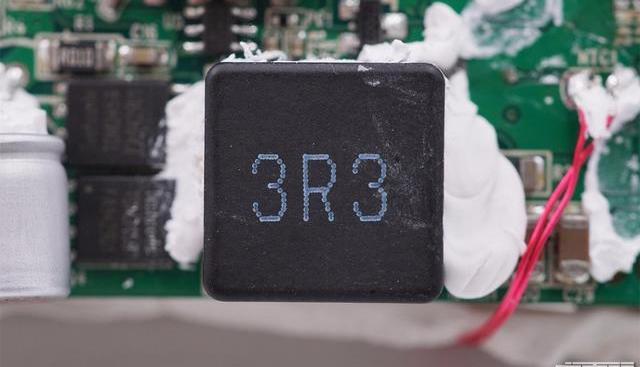

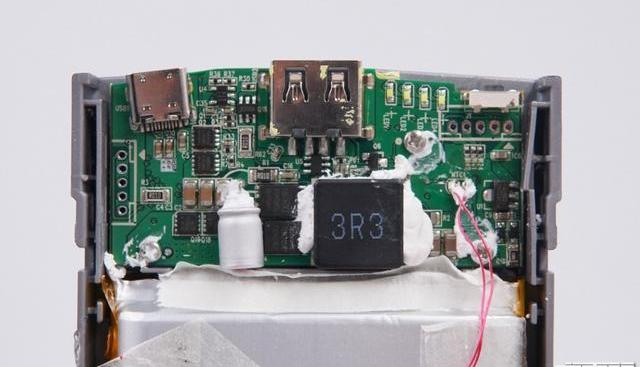

居中的是一颗3R3大电感,配合南芯SC8813进行输入降压和输出升压操作。

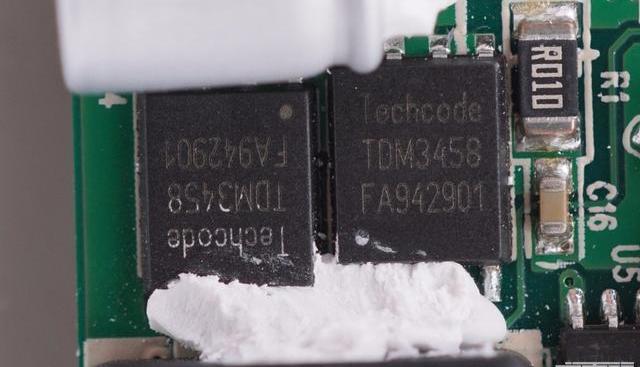

电感左侧为两颗贴片MOS管,由南芯SC8813控制,实现降压输入和升压输出。MOS为泰德TDM3458,耐压30V,采用DFN5x6封装。

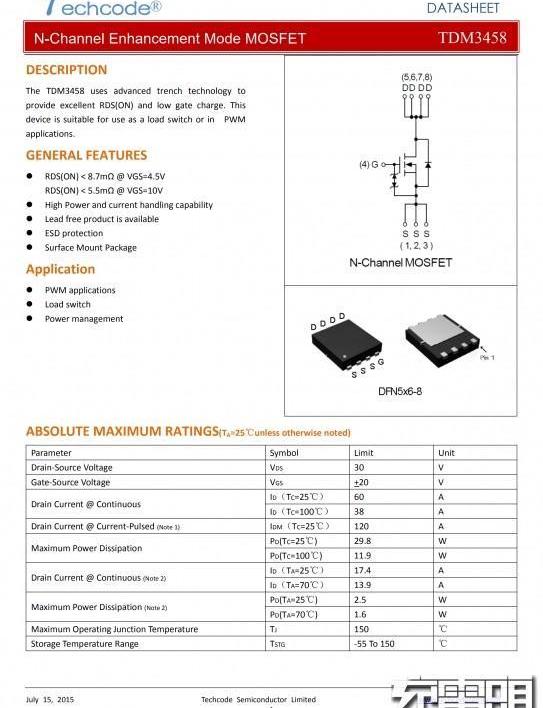

泰德TDM3458详细规格资料。

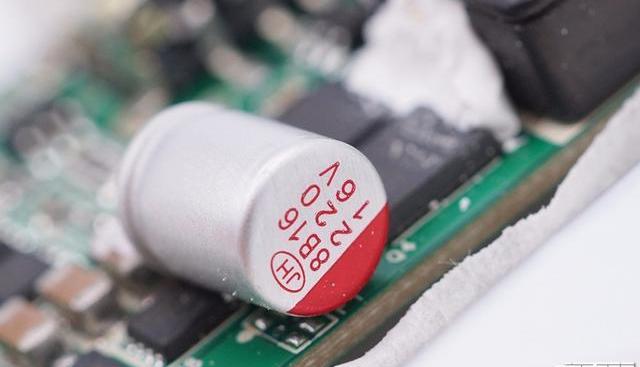

固态电容来自南通江海,规格16V220μF。采用卧置,降低PCBA的整体厚度。

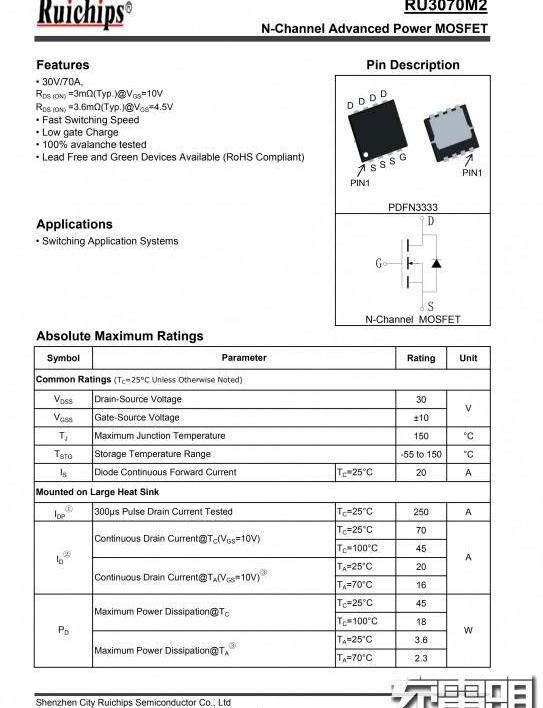

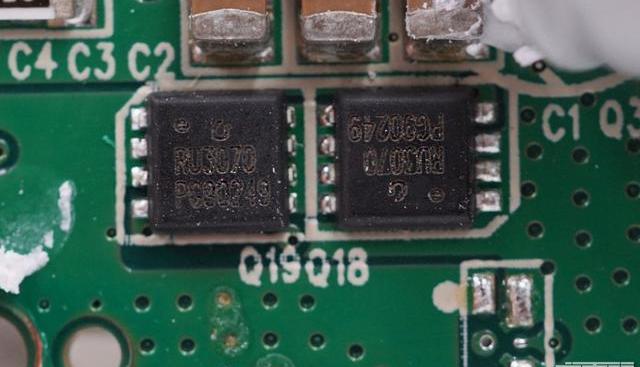

旁边是两颗锐骏半导体的MOS管,型号RU3070M2,用于锂电池电池保护。

锐骏半导体RU3070M2详细规格资料。

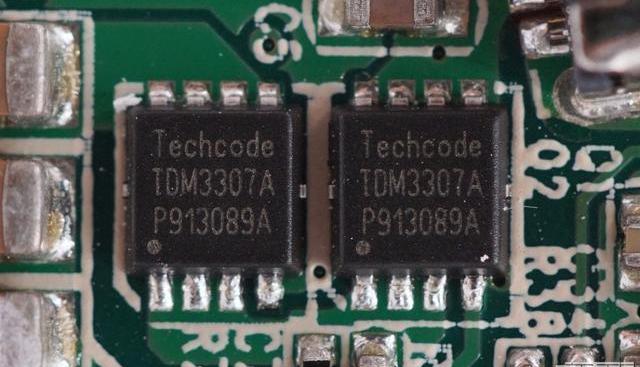

USB-C接口旁边还有两颗泰德的PMOS管,型号TDM3307A,作为Type-C接口的VBUS开关。采用两颗MOS,防止倒灌。

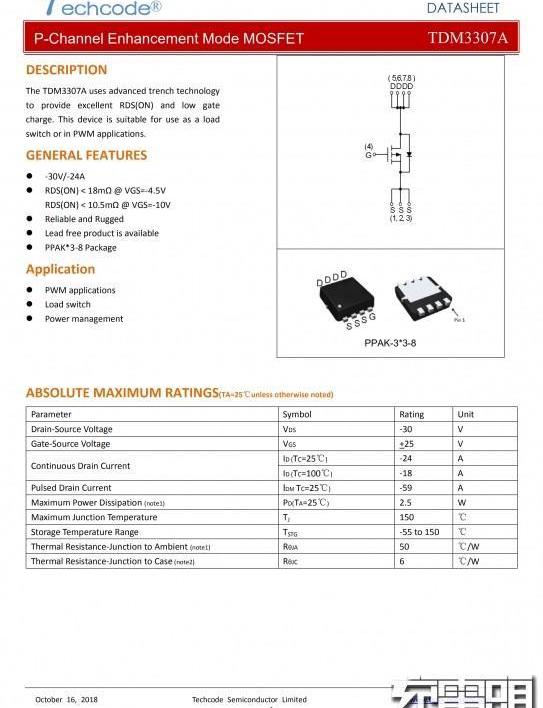

泰德TDM3307A详细规格资料。

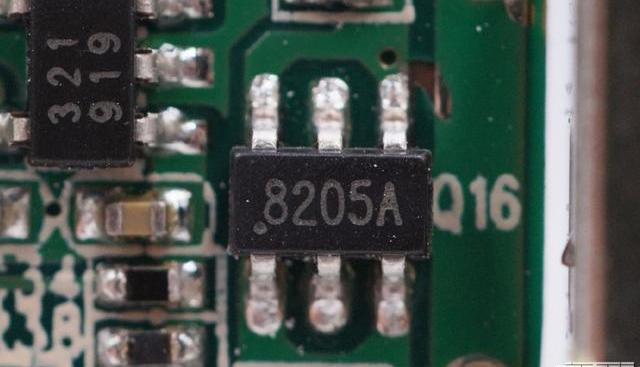

在USB-C接口和USB-A接口之间还有一颗8205MOS管和一颗丝印321822的芯片。

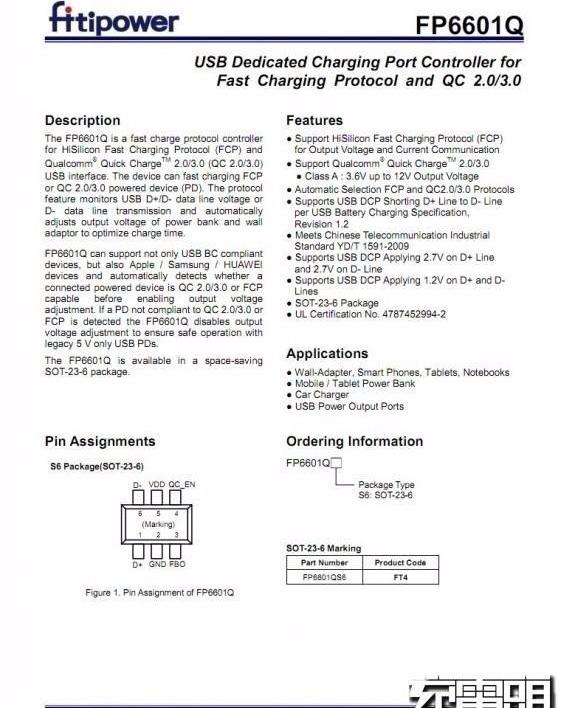

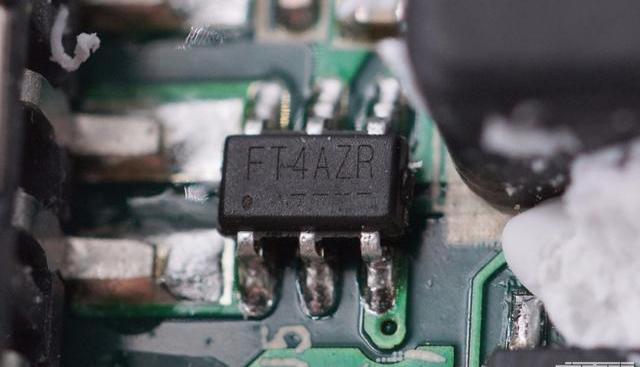

采用天钰的FP6601Q作为USB-A接口的输出快充识别芯片,天钰FP6601Q是一款快速充电协议芯片,支持高通QC3.0/2.0与华为FCP,通过监控USBD+/D-上的电压数据自动调整供电设备上的输出电压,互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0,QC2.0和FCP的情况下,还能自动识别APPLE、三星、BC1.2协议。

天钰FP6601Q详细规格资料。

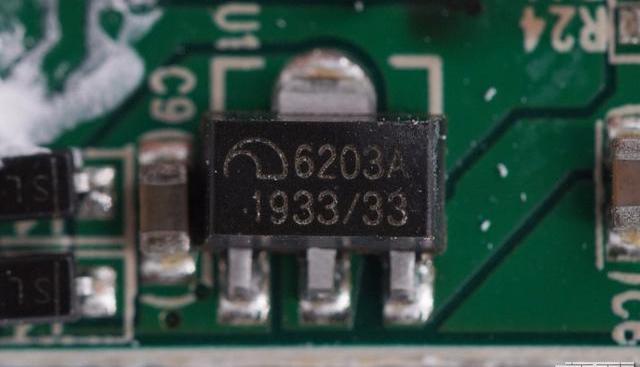

微盟电子提供的稳压管,型号ME6203,用于移动电源主控供电。

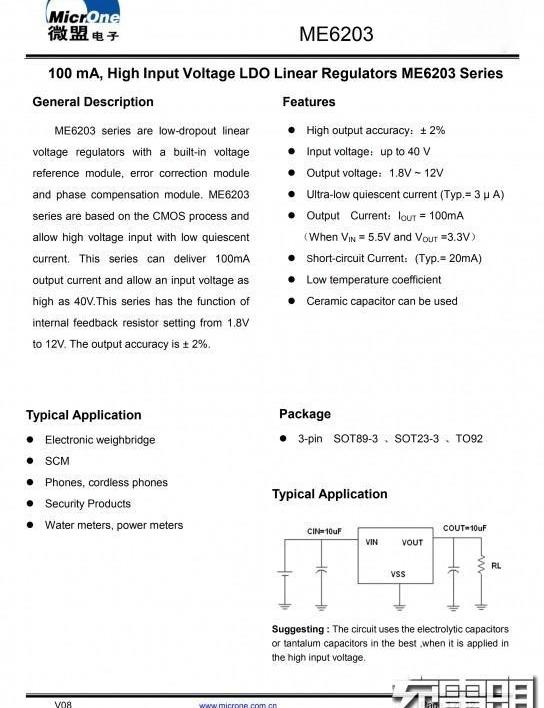

微盟ME6203规格资料。

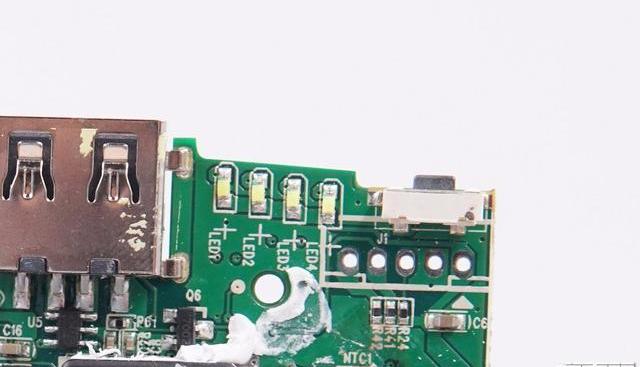

四颗电量指示灯和电源开关按键。

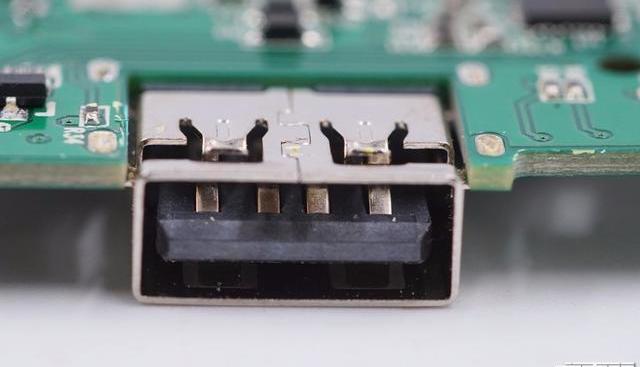

USB-A接口采用黑色胶芯,沉板焊接降低厚度。

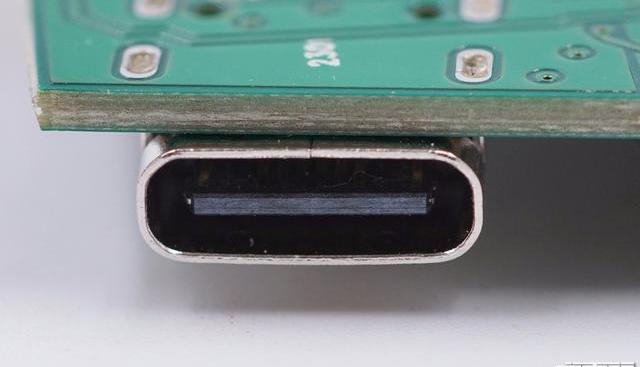

USB-C接口端面不露铜。

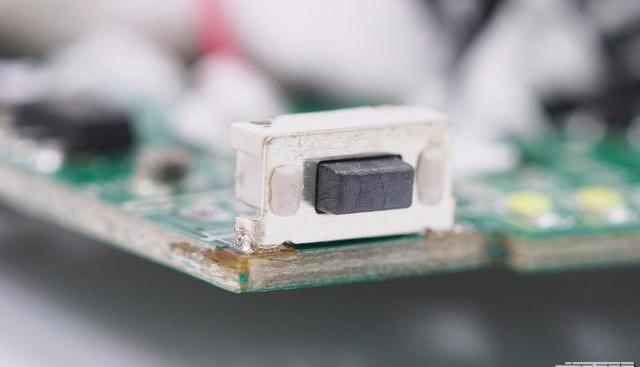

电源开关按键特写,贴片焊接。

移动电源全部拆解完毕。

充电头网拆解总结

红魔氘锋移动电源快充版具备10000mAh容量以及27WUSBPD快充输出,给红魔5G手机的充电速度虽不及原装55W快充充电器,但相比常规的18W充电器要快许多。并且配备1A1C两个输出接口,可以同时给两台设备供电,输出支持PD3.0、PPS、QC2.0、QC3.0、FCP、AFC、DCP等众多协议,实用性不错。

充电头网通过拆解了解到,这款移动电源内置一颗南芯的升降压控制芯片SC8813实现USB-C口的升降压控制和USB-A接口的升压输出,USB-C口采用赛普拉斯CYPD3171作为USB-C口的协议芯片,还兼顾移动电源整机控制电量显示等功能。USB-A口采用天钰FP6601Q作为协议识别,整体用料扎实,内部设计精简。同时,也正因为两个接口共用一路升降压方案,所以这款产品无法满足双口同时快充输出,也不支持边充边放功能。
